Comment vérifier le bon fonctionnement de votre alimentation

 Il m'est arrivé récemment un problème de blocage de la mise en veille de mon pc qui en veille m'obligeai a le redémarrer, j'ai pensé aux drivers, puis au bios, firmwares, c'est en vérifiant mes tensions que je me suis rendu compte qu'il y avait un problème.

C'est sur ce problème que j'ai décidé de partager cette expérience, en créant ce dossier expliquant comment vérifier vos tensions, et comprendre à quoi elles servent.

 (1) Commençons par vérifier les tensions

 Nous allons utiliser l'utilitaire OCCT pour la vérification des tensions en temps réel

Également, vous pouvez normalement vérifier vos tensions via le setup de votre carte mère

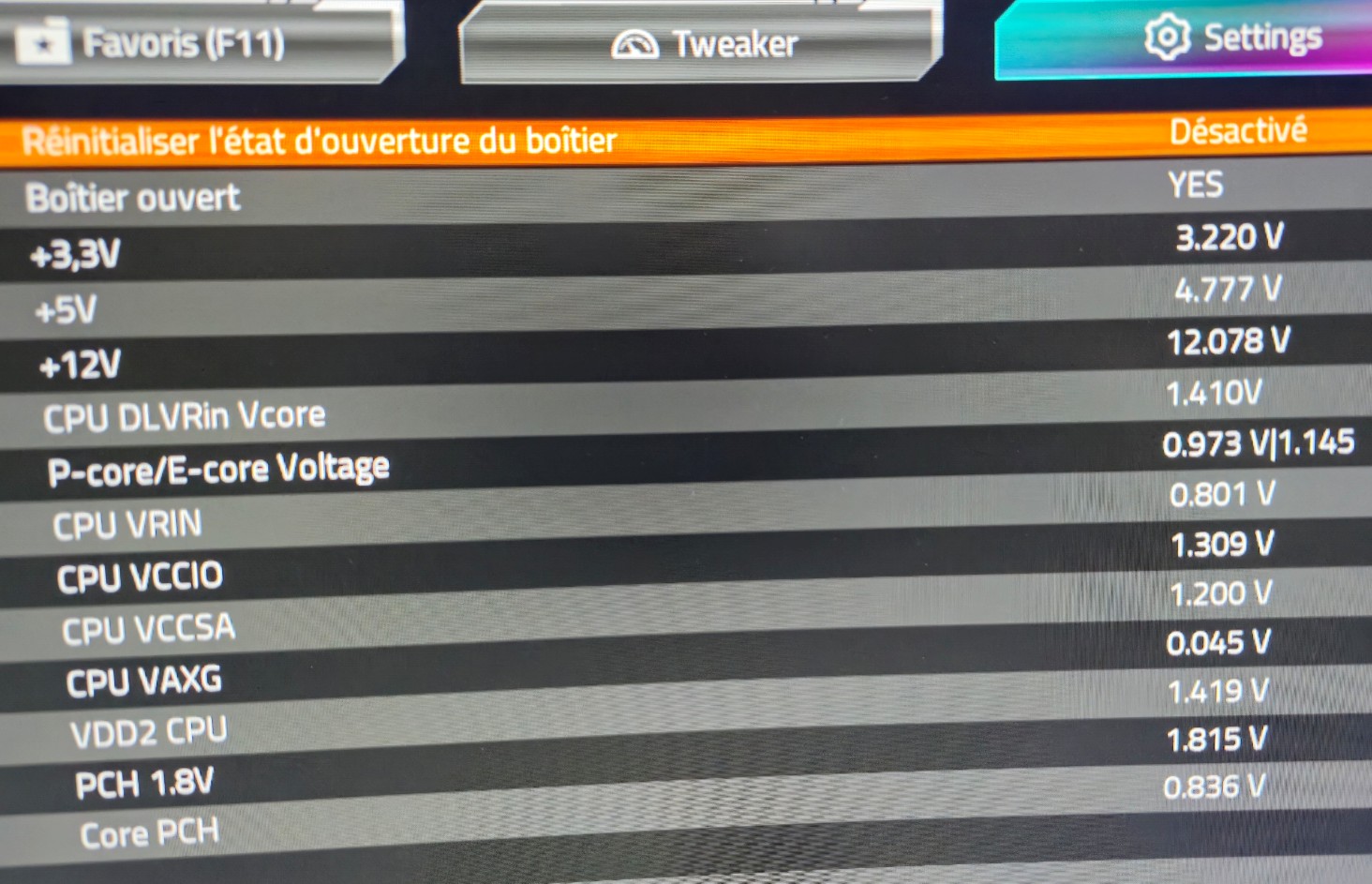

 Via le SETUP

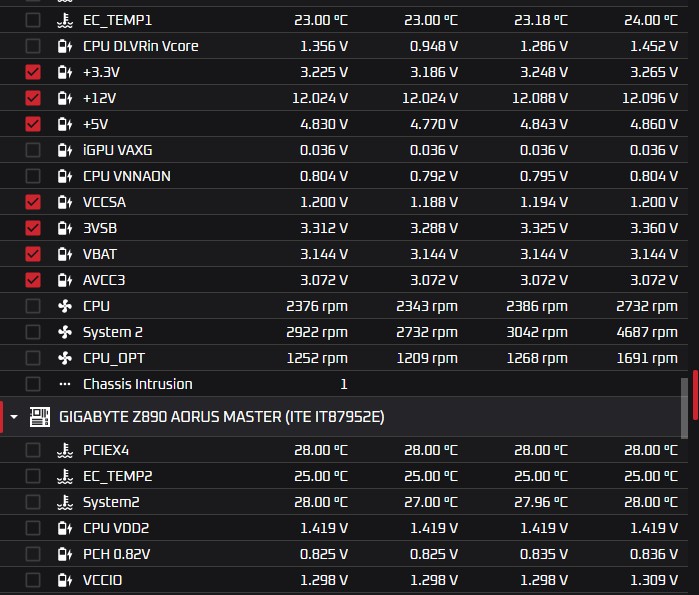

Via OCCT

On s'aperçoit que les tensions 3.3v, 5V ne sont pas conforme ou dans la limite du tolérable

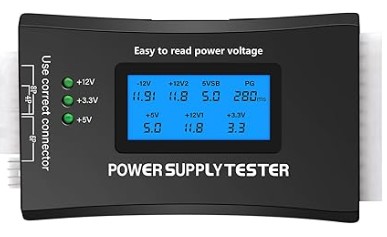

Si vous avez un doute sur l'affichage des tensions sur OCCT, vous pouvez vérifier via un appareil très pratique comme ci-dessous : pour un coût approximatif de 12€, il donne accès aux valeurs exacts avec OCCT.

(2) Voici les tensions conformes et à quoi elle servent

Tension Descriptif Valeur
+3.3V Alimention du chipsets, RAM, ... Valeur +/- 5%
+5V Peripheriques, HDD, SSD, Led RGB, .... Valeur +/- 5%
+12V Peripheriques, HDD, SSD, Led RGB, .... Valeur +/- 5%
VBAT Alimentaion de la pile de sauvegarde du CMOS Valeur +/- 5%
AVCC3 Tension analogique de 3.3V Valeur +/- 5%
VCCSA Alimentation du CPU qui peux varié en fonction du CPU
VR Vin +12V (+11.6V env) Complementaire (4 ou 8 broches)
VR Vout +1.5v env (Vcore, VDIMM, VCCSA )

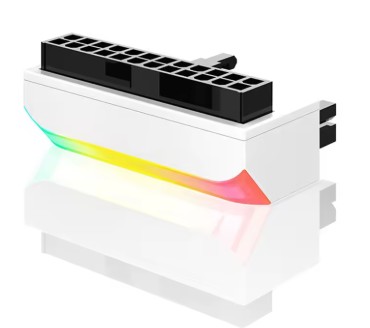

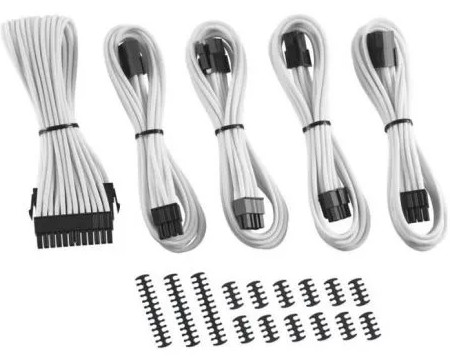

Mon problème de baisses de tensions a été résolu en supprimant les rajouts des raccords gainés de la nappes 24 broches, et le coude RGB 24 broches (voir images ci-dessous). A en croire les résultats, chaque rajout de cable supplémentaire abaisse la tension (qualité du cable, connectique ?)

(3) Bon fonctionnement des tensions

Pour vérifier la stabilité des tensions, vérifier avec OCCT et CPU-Z en lançant le mode stress CPU afin de voir la stabilité des tensions comme ci-dessous

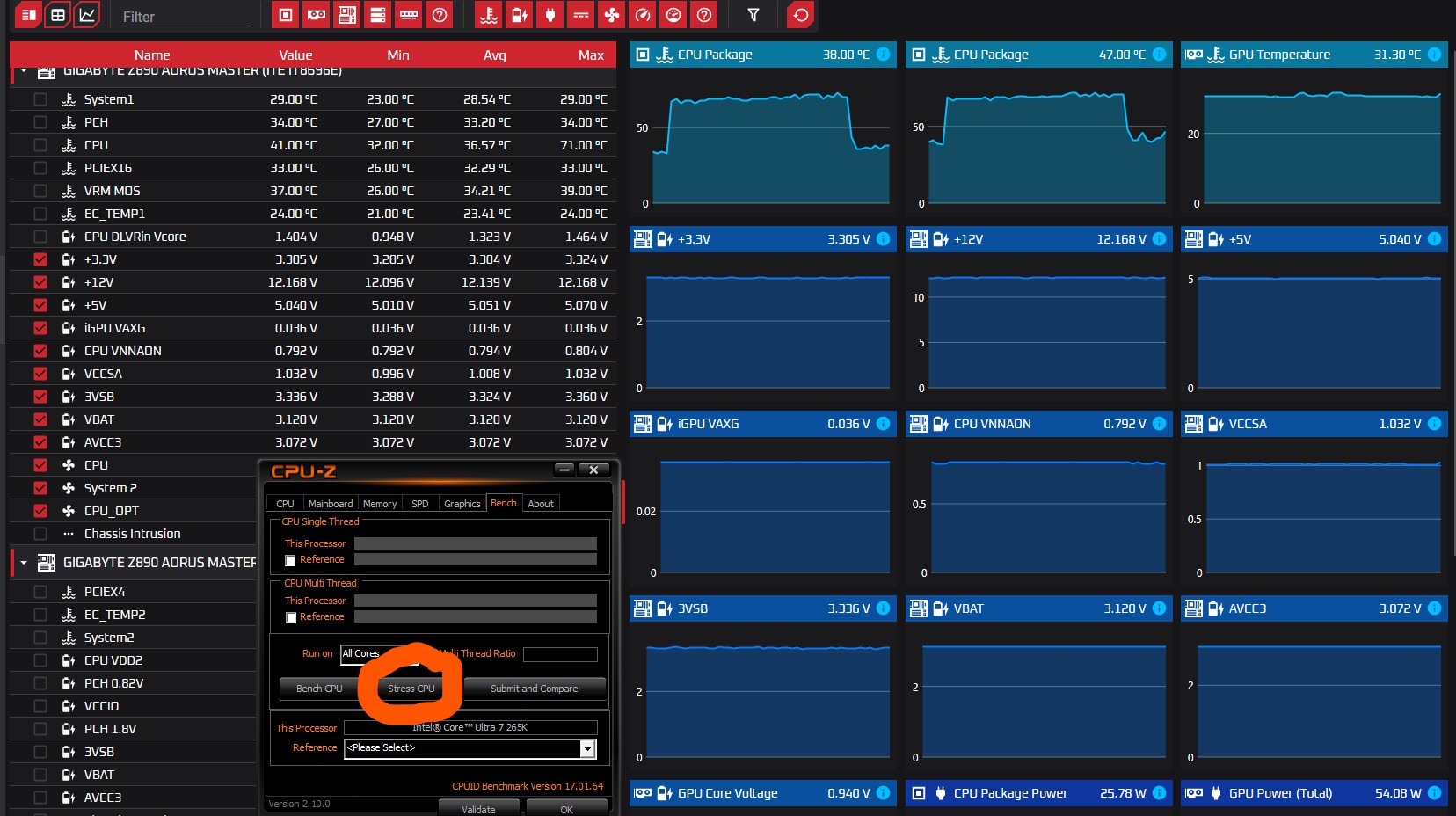

AVANT

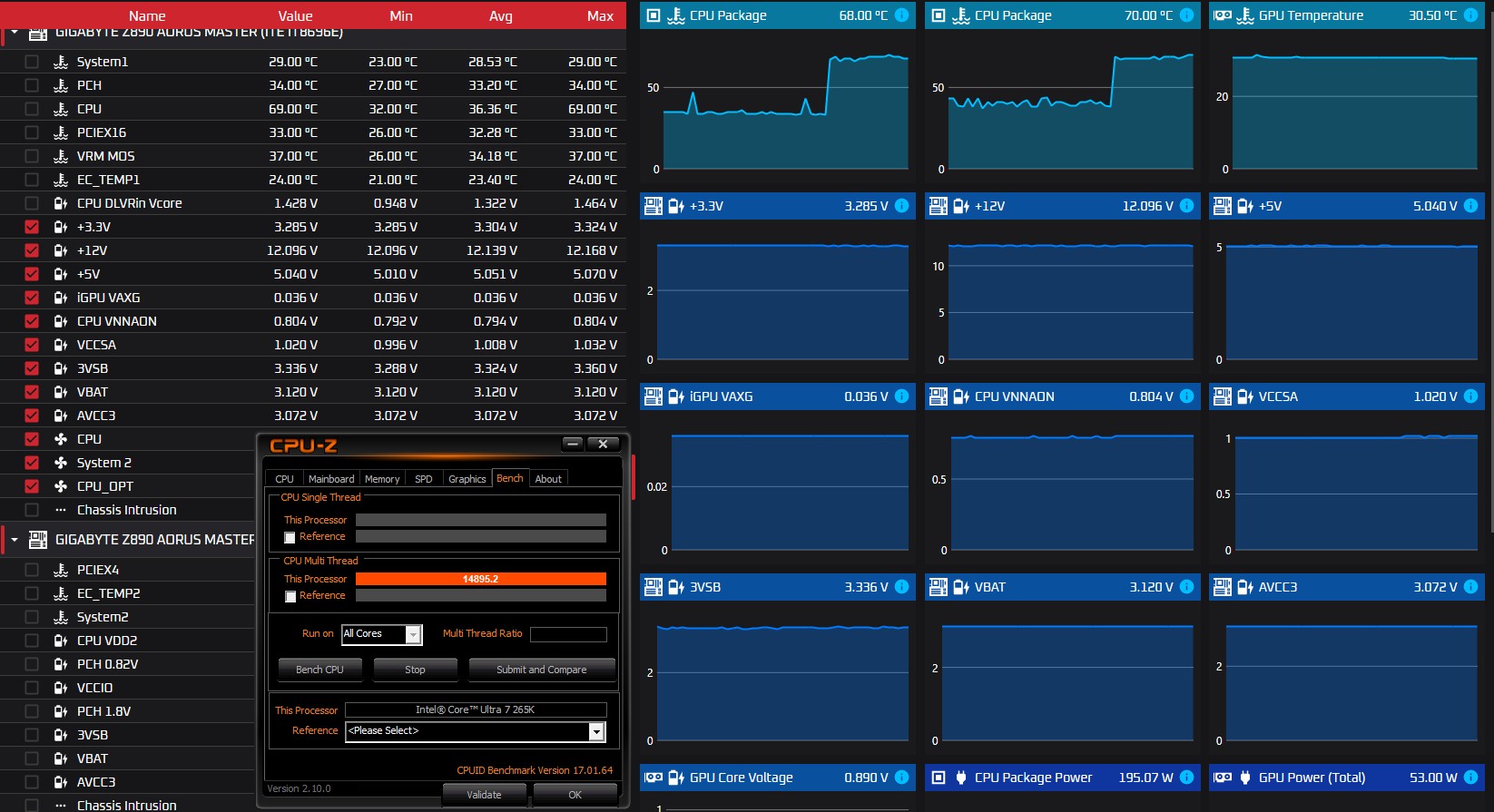

STRESS CPU TEST

On remarque la stabilité des tensions en cas de solicitation du CPU, et cela confirme la résolution des problèmes que je rencontrais.

Même si vous ne rencontrez pas de problèmes particuliers sur la stabilité de votre PC, je conseille à tous de tester vos tensions et leurs stabilités, afin d'être sûr de ne pas rencontrer de problèmes present et d'en anticiper des futurs.
